臥式多級離心泵產品概述
TSWA型臥式多級離心泵系列臥式、單吸多級、分段式結構，是最 新開發生產的節能系列產品。具有效率高，運行噪音低，抗汽蝕性能好，結構合理，使用壽命長等顯著優點。主要輸送清水或物理化學性質類似于水的其他液體。產品執行JB/T1051-93《多級管道泵型式與基本參數》標準。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
臥式多級離心泵適用范圍
適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館、飯店娛樂場所的制冷、空調給水等。
臥式多級離心泵產品特點
1、水力模型******，效率高，性能范圍廣。
2、多級離心泵結構緊湊、布置合理、外形美觀。
3、進出口徑相同，便于管路連接。
4、泵運行平穩，噪音低，壽命長。
5、密封可靠、無泄漏。
臥式多級離心泵技術參數
流量：18-155m3/h；
揚程：18-270m；
功率：2.2-180kw；
轉速：1450r/min；
口徑：50-150；
溫度范圍：0-+80℃；
工作壓力：<3.0Mpa。

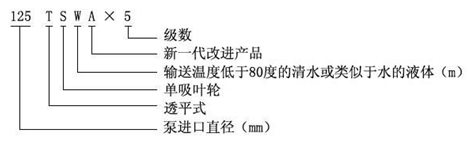

臥式多級離心泵型號意義
臥式多級離心泵技術參數
| 型 號 | 級 數 | 流 量 |
揚 程 (m) |
轉 速 (r/min) | 功 率 |
效 率 (%) |
允許吸上真空高度 (m) |
汽蝕余量 (m) | ||
| (m3/h) | (L/s) | 軸功率 | 電機功率 | |||||||
| 50TSWA | 2 | 18 | 5 | 18.4 | 1450 | 1.37 | 2.2 | 66 | 7.2 | 3.1 |
| 3 | 27.6 | 2.05 | 3 | |||||||
| 4 | 36.8 | 2.73 | 4 | |||||||
| 5 | 46 | 3.42 | 5.5 | |||||||
| 6 | 55.2 | 4.10 | 5.5 | |||||||
| 7 | 64.4 | 4.79 | 7.5 | |||||||
| 8 | 73.6 | 5.47 | 7.5 | |||||||
| 9 | 82.8 | 6.15 | 7.5 | |||||||
| 10 | 92 | 6.84 | 11 | |||||||
| 11 | 101.2 | 7.52 | 11 | |||||||
| 12 | 110.4 | 8.20 | 11 | |||||||
| 75TSWA | 2 | 36 | 10 | 23 | 1450 | 3.22 | 5.5 | 70 | 7.2 | 3 |
| 3 | 34.5 | 4.83 | 7.5 | |||||||
| 4 | 46 | 6.45 | 11 | |||||||
| 5 | 57.5 | 8.06 | 11 | |||||||
| 6 | 69 | 9.67 | 15 | |||||||
| 7 | 80.5 | 11.28 | 15 | |||||||
| 8 | 92.5 | 12.89 | 18.5 | |||||||
| 9 | 103.5 | 14.50 | 18.5 | |||||||
| 10 | 115 | 16.12 | 22 | |||||||
| 11 | 126.5 | 17.73 | 22 | |||||||
| 100TSWA | 2 | 69 | 19.2 | 31.2 | 1450 | 8.03 | 11 | 73 | 7 | 3.3 |
| 3 | 46.8 | 12.05 | 15 | |||||||
| 4 | 62.4 | 16.07 | 22 | |||||||
| 5 | 78 | 20.09 | 30 | |||||||
| 6 | 93.6 | 24.11 | 30 | |||||||
| 7 | 109.1 | 28.13 | 37 | |||||||
| 8 | 124.8 | 32.14 | 45 | |||||||
| 9 | 140.4 | 36.16 | 45 | |||||||
| 10 | 156 | 40.18 | 55 | |||||||
| 125TSWA | 2 | 90 | 43 | 43.2 | 1450 | 14.32 | 22 | 74 | 3.8 | 3.4 |
| 3 | 64.8 | 21.48 | 30 | |||||||
| 4 | 86.4 | 28.63 | 45 | |||||||
| 5 | 108 | 35.79 | 55 | |||||||
| 6 | 129.6 | 42.95 | 75 | |||||||
| 7 | 151.2 | 50.11 | 75 | |||||||
| 8 | 172.8 | 57.27 | 90 | |||||||
| 9 | 194.4 | 64.43 | 90 | |||||||
| 10 | 216 | 71.59 | 90 | |||||||
| 150TSWA | 2 | 155 | 25 | 60 | 1450 | 32.91 | 45 | 77 | 7.7 | 2.5 |
| 3 | 90 | 49.37 | 75 | |||||||
| 4 | 120 | 65.82 | 90 | |||||||
| 5 | 150 | 82.28 | 110 | |||||||
| 6 | 180 | 98.74 | 132 | |||||||
| 7 | 210 | 115.19 | 132 | |||||||
| 8 | 240 | 131.19 | 160 | |||||||
| 9 | 270 | 148.10 | 200 | |||||||
